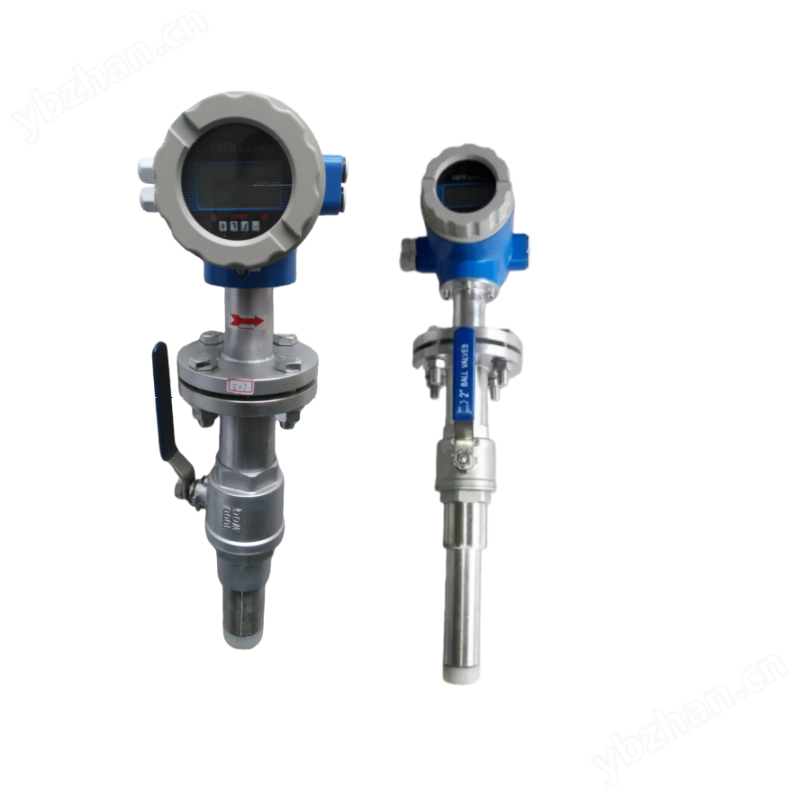

化工廠用污水流量計

專為化工廠區生產廢水、工藝污水、酸堿廢液、含溶劑 / 鹽類污水設計，核心適配強腐蝕、含顆粒 / 雜質、含微量易燃易爆介質、導電率穩定的化工污水，耐受化工現場強腐蝕、強電磁干擾、高低溫等惡劣工況，滿足工藝管控、排污計量、環保在線監測需求，分體式防腐耐磨污水電磁流量計為優先選擇（適配 98% 以上化工污水工況），外夾式超聲波為管道改造 / 強腐蝕廢液補充款，全程遵循防腐蝕、防堵塞、抗干擾、耐沖刷核心原則。

化工廠用污水流量計主流品類及化工工況精準適配

1. 分體式防腐耐磨污水電磁流量計（化工核心）

核心適配

? 各類化工污水（酸堿廢液、含鹽 / 含溶劑廢水、化工生產廢水、廠區總排口混合污水）

? 含固體顆粒 / 雜質的腐蝕污水、導電率≥5μS/cm 的化工廢液

? DN15~DN2000 全口徑，滿管流工況，常溫 / 中溫（-20℃~120℃）、PN≤16

? 化工車間工藝管控、廢水處理站計量、廠區總排口環保 HJ212 協議對接

? 化工現場強腐蝕、強電磁干擾、高濕度、多振動的惡劣環境

化工專屬核心優勢

• 分體式結構：傳感器現場安裝，轉換器遠程布置（控制室 / 防爆柜），避免轉換器受化工腐蝕氣體 / 液體、電磁干擾影響

• 全防腐耐磨配置：電極 / 襯里 / 外殼全防腐設計，耐受酸堿、鹽類、溶劑的強腐蝕，抗顆粒沖刷

• 抗干擾強：標配專用接地環、屏蔽線，抵御化工車間變頻器、焊機、泵體的雜散電流 / 電磁干擾

• 適配環保 / 工控：原生支持 HJ212 環保協議，兼容 4-20mA/RS485/Modbus，可直接對接化工 DCS/PLC 工控系統、環保在線監測平臺

• 防護等級高：傳感器 IP67/IP68，適配化工車間沖洗、地下管道、室外酸堿池旁安裝

2. 外夾式防腐超聲波污水流量計（化工管道改造 / 強腐蝕廢液補充）

核心適配

? 化工現有污水管道加裝計量（無斷管條件，不影響連續生產）

? 強腐蝕性化工廢液（如濃酸堿廢液，避免傳感器直接接觸介質）

? 化工廠區大口徑總排管（DN500 以上）、臨時排污監測

? 含大量氣泡的化工廢水（如曝氣處理廢水、含溶劑揮發氣泡廢液）

化工專屬優勢

• 無接觸介質：探頭貼管道外壁，無需與腐蝕污水接觸，從根源避免腐蝕損壞

• 安裝便捷：無需破管、焊接，磁吸式 / 支架式安裝，化工管道改造工期短、無停產風險

• 防腐探頭：探頭外殼做 PTFE 噴涂 / 316L 不銹鋼防腐，耐受化工現場腐蝕氣體

局限

• 精度略低于電磁（±1.5% R~±2.0% R），受管道結垢、材質影響大

• 不適配含高濃度大顆粒 / 粘稠油污的化工污水，易造成信號衰減

3. 插入式防腐電磁流量計（化工大口徑主管低成本補充）

核心適配

? 化工廠區 DN200 以上大口徑污水主管、廢水處理站干管

? 需在線維護的化工連續生產工況（帶壓插拔探頭，無需停機排空管道）

? 化工露天排污干管，空間受限無法安裝一體式電磁的場景

化工專屬優勢

• 大口徑性價比高，安裝僅需管道打孔，改造成本低于一體式電磁

• 探頭全防腐設計（哈氏合金 / 鈦合金 + PTFE 襯里），耐受化工污水腐蝕

• 帶壓插拔款支持不停機清理探頭結垢 / 腐蝕層，適配化工 24 小時連續生產需求

局限

• 直管段要求高（上游≥15D），單探頭受流場影響略大，DN500 以上建議多探頭搭配

• 探頭密封處需定期檢查，防止化工腐蝕污水泄漏

化工禁忌選型

? 渦輪 / 渦街 / 轉子流量計：有阻流部件，極易被化工污水中顆粒 / 雜質 / 粘稠物堵塞、磨損，且不耐腐蝕，短期即失效

? 普通無防腐設計電磁流量計：電極 / 襯里 / 外殼易被化工酸堿 / 鹽類腐蝕，快速損壞

? 一體式電磁流量計（車間強腐蝕環境）：轉換器直接暴露在腐蝕氣體中，易短路、故障

? 非防爆款（化工防爆區域）：在含易燃易爆溶劑蒸汽的車間 / 廠區，易引發安全事故

化工專屬安裝實操要點

適配化工現場強腐蝕、強干擾、多振動、管線復雜的特點，安裝核心為防腐蝕、抗干擾、保滿管、固密封，避免因安裝不當導致測量誤差 / 儀表?yè)p壞 / 安全隱患。

分體式防腐電磁流量計

1. 安裝位置：優先垂直安裝（介質自下而上），避免水平管低點（積液 / 積渣）、高點（積氣）；遠離化工酸堿池、溶劑儲罐、泵體、彎頭、閥門，泵后安裝需加≥5D 緩沖管，避開泵體振動沖擊

2. 防爆安裝：防爆區域內，轉換器需安裝在防爆柜 / 正壓柜內，傳感器接線盒做好密封，嚴禁裸露接線；屏蔽線兩端接地，中間無接頭

3. 抗干擾安裝：遠離車間變頻器、焊機、大功率泵體（水平距離≥2m）；防腐接地環必須安裝在傳感器上下游各 1D 處，單獨接地極與化工車間接地網保持距離≥5m

4. 防腐防護：傳感器法蘭、接線盒處涂抹防腐密封膠，室外安裝加裝防腐防雨罩；地下安裝需做傳感器防護井，填充干沙，避免污水浸泡腐蝕

5. 布線要求：雙屏蔽防腐電纜穿不銹鋼防腐穿線管，管段兩端做密封，防止化工腐蝕氣體 / 液體侵入；穿線管遠離化工工藝管道（如蒸汽管、酸堿管），避免高溫 / 腐蝕影響

外夾式防腐超聲波流量計

1. 管道選擇：選化工管道光滑無結垢、無焊縫、無保溫層段，碳鋼 / 不銹鋼管道；塑料管道需加裝金屬耦合塊，保證聲波傳導；避開管道腐蝕穿孔、結垢嚴重區域

2. 探頭安裝：探頭涂抹耐酸堿防腐耦合劑，用不銹鋼防腐支架牢固固定，避免化工車間振動導致探頭松動；防爆區域探頭需選防爆款，接線盒密封處理

3. 遠離腐蝕源：探頭安裝位置遠離酸堿噴淋口、溶劑揮發口，防止腐蝕介質直接沖刷探頭

插入式防腐電磁流量計

1. 插入位置：化工大口徑管道選水平管道中心線（滿管流核心區域），避開管道焊縫、腐蝕結垢區；插入后用防腐密封填料鎖緊底座，涂抹防腐膠

2. 帶壓操作：帶壓插拔探頭時，嚴格按化工安全規程操作，緩慢旋轉伸縮機構，防止化工腐蝕污水泄漏引發安全事故；操作完成后重新檢查密封

3. 多探頭安裝：DN500 以上化工主管，采用 2~4 個探頭均勻分布，平均流場，提升測量精度，減少化工污水流場紊亂的影響

日常維護要點（化工極簡維護，適配連續生產，防腐蝕為核心）

化工污水流量計維護核心為防結垢、查防腐、保密封、驗通訊，兼顧化工 24 小時連續生產，優先選擇不停機維護方式，減少停產損失。

1. 定期清理結垢：每 1~2 個月檢查傳感器電極 / 插入式探頭結垢情況（化工污水易結垢 / 掛渣），用5% 稀yan酸 / 稀硝酸（按介質酸堿性選擇）浸泡清洗，嚴禁用金屬工具硬刮，避免損傷電極 / 襯里；外夾式探頭定期清理耦合面結垢，重新涂抹防腐耦合劑

2. 防腐檢查：每月檢查傳感器外殼、法蘭、接線盒的防腐層是否脫落、腐蝕，發現破損及時用化工專用防腐漆修補；檢查密封墊 / 填料是否老化、溶脹，及時更換氟橡膠密封件

3. 密封與防爆檢查：防爆區域每周檢查接線盒、防爆柜的密封情況，確保無漏氣；每月檢查防爆認證標識，無破損、無松動

4. 信號與通訊檢查：每日巡檢查看現場顯示與遠傳數據（DCS / 環保平臺）是否一致，核對流量、累計值、通訊狀態；每半個月檢查接地電阻，確保≤10Ω，避免電磁干擾

5. 在線維護：插入式帶壓插拔款、外夾式款實現不停機維護，清理 / 檢修無需停機排空管道，適配化工連續生產；分體式電磁流量計轉換器故障可直接更換，不影響傳感器運行

6. 校準檢定：每年做 1 次現場校準，廠區總排口環保監測款按計量要求每年做法定檢定，保證數據精準、可溯源；化工工藝管控款每 2 年校準 1 次即可

化工常見故障 & 專屬排查（高頻場景，快速解決）

1. 流量數值波動大，無規律

   ?? 核心原因：化工車間強電磁干擾 / 雜散電流、管道振動、介質流場紊亂

   ?? 排查：檢查接地電阻是否≤10Ω，接地環是否完好；傳感器與管道間加裝減振接頭；遠離變頻器 / 焊機等干擾源，重新布線

2. 測量精度漂移，數值偏大 / 偏小

   ?? 核心原因：電極 / 探頭結垢 / 腐蝕、襯里磨損、管道非滿管

   ?? 排查：用稀酸清洗電極 / 探頭；檢查襯里是否有磨損 / 溶脹，及時更換；調整安裝位置，加裝排氣閥 / 排污閥，保證滿管流

3. HJ212 協議對接失敗，環保平臺無數據

   ?? 核心原因：通訊參數不匹配、轉換器協議未激活、接線松動

   ?? 排查：重新核對環保平臺與轉換器的波特率 / 地址 / 協議；激活轉換器 HJ212 原生協議（非外接模塊）；檢查屏蔽線接線，重新緊固

4. 傳感器 / 探頭泄漏

   ?? 核心原因：密封墊 / 填料老化溶脹、安裝時密封不嚴、腐蝕穿孔

   ?? 排查：更換氟橡膠密封墊 / 防腐填料，涂抹防腐密封膠；檢查傳感器 / 探頭是否腐蝕穿孔，及時更換；帶壓插拔后重新鎖緊密封

5. 無流量顯示，轉換器無信號

   ?? 核心原因：接線松動 / 短路、管道非滿管、傳感器損壞

   ?? 排查：檢查雙屏蔽電纜接線，排除短路；加裝排氣閥，保證滿管流；防爆區域斷電后排查傳感器，避免帶電操作引發安全事故

注：1.系統上的價格只是一個參考價格，不是實際價格；

       2.流量計，規格、口徑不同，配置不同，價格就不同，需要根據您的工況選型報價~
